OXYGEN 3000 PLUS 12F-1AIO USB Axel Tech Console Audio Numérique AOiP

Oxygen 3000 Plus : bien plus qu’un Digital Broadcast Mixer

Une gamme complète de fonctionnalités puissantes pour la radio en direct et la production disponible en 3 formats différents et configurations flexibles : 8, 12 et 16 faders avec 1 ou 2 cartes d’E/S audio et 16+16 ou 32+32 E/S Dante.
Oxygen 3000 Plus est la console la mieux équipée de sa catégorie : faible latence, préréglage des utilisateurs, touches intelligentes, égaliseur, compresseurs, téléphone hybride, sortie HDMI, E/S analogique et numérique, USB, Bluetooth, Dante AoIP, Telco, Presenter Talk Boîte, flux entrant/sortant.

Le traitement basé sur DSP garantit une qualité audio haut de gamme et bien sûr vous retrouverez la facilité d’utilisation qui caractérise tous les produits AxelTech.
Le logiciel Oxygen Remoter, qui permet jusqu’à 8 faders virtuels supplémentaires pour un contrôle E/S complet, est disponible sur Oxygen 3000 Plus comme il l’est, gratuitement, dans n’importe quel modèle de console numérique Oxygen.

Description

OXYGEN 3000 PLUS Axel Tech Console Audio Numérique AOiP

Oxygen 3000 Plus

Oxygen 3000 Plus : bien plus qu’un Digital Broadcast Mixer

Une gamme complète de fonctionnalités puissantes pour la radio en direct et la production disponible en 3 formats différents et configurations flexibles : 8, 12 et 16 faders avec 1 ou 2 cartes d’E/S audio et 16+16 ou 32+32 E/S Dante.
Oxygen 3000 Plus est la console la mieux équipée de sa catégorie : faible latence, préréglage des utilisateurs, touches intelligentes, égaliseur, compresseurs, téléphone hybride, sortie HDMI, E/S analogique et numérique, USB, Bluetooth, Dante AoIP, Telco, Presenter Talk Boîte, flux entrant/sortant.

Le traitement basé sur DSP garantit une qualité audio haut de gamme et bien sûr vous retrouverez la facilité d’utilisation qui caractérise tous les produits AxelTech.
Le logiciel Oxygen Remoter, qui permet jusqu’à 8 faders virtuels supplémentaires pour un contrôle E/S complet, est disponible sur Oxygen 3000 Plus comme il l’est, gratuitement, dans n’importe quel modèle de console numérique Oxygen.

Entrée et sortie avec 1 carte d’E/S audio

  • 5 entrées micro avec Automix
  • 2 entrées analogiques stéréo, jusqu’à 4 entrées analogiques stéréo utilisant d’autres sources d’entrée
  • 4 sorties analogiques stéréo
  • 1 téléphone hybride intégré ou 1 Telco avec GPIO
  • Jusqu’à 4 Telco utilisant d’autres sources d’entrée
  • 1 interface audio Bluetooth ou 1 entrée analogique stéréo
  • 1 entrée numérique (AES/EBU) ou 1 entrée USB (lecture)
  • 1 sortie numérique (AES/EBU)
  • 2 entrées audio USB (lecture)
  • 1 sortie audio USB (enregistrement)
  • 1 entrée streaming + 1 sortie streaming
  • 16 entrées + 16 sorties ou 32 entrées + 32 sorties via Dante (en option) configurable en mono/stéréo/telco

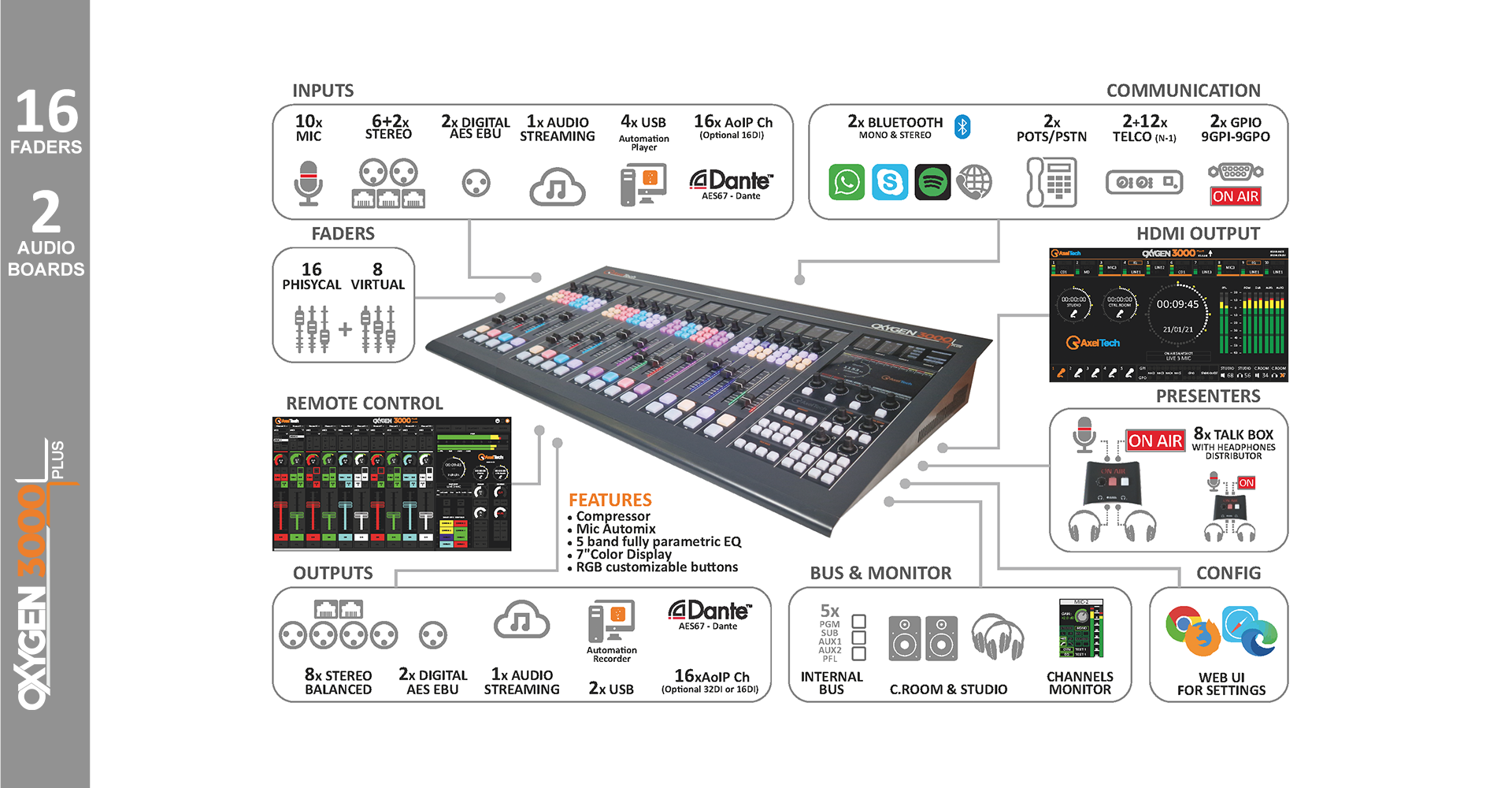

Entrée et sortie avec 2 cartes d’E/S audio

  • 10 entrées micro avec Automix
  • 4 entrées analogiques stéréo, jusqu’à 8 entrées analogiques stéréo utilisant d’autres sources d’entrée
  • 8 sorties analogiques stéréo
  • 1-2 téléphone hybride intégré ou 1-2 Telco avec GPIO
  • Jusqu’à 8 Telco utilisant d’autres sources d’entrée
  • Interface audio Bluetooth 1-2 ou entrée analogique stéréo 1-2
  • 1-2 entrées numériques (AES/EBU) ou 1-2 entrées USB (lecture)
  • 2 sorties numériques (AES/EBU)
  • 4 entrées audio USB (lecture)
  • 2 sorties audio USB (enregistrement)
  • 1 entrée streaming + 1 sortie streaming
  • 16 entrées + 16 sorties via Dante (en option) configurables en mono/stéréo/telco

Général

  • Console de diffusion entièrement numérique pour la diffusion radio avec 8, 12 ou 16 faders
  • Bouton avec commutateur de source rapide A/B ou sélection de source pour chaque fader
  • 4+1 bus (PGM, SUB, Aux1, Aux2, PFL)
  • Latence proche de 0 (< 0,7 ms I/O)
  • Routage des signaux numériques Matrice 50 × 50 avec entrée directe vers sortie
  • Assignable Stereo N-1 sur n’importe quelle sortie
  • Contrôle à distance complet au moyen d’une application reproduisant la surface
  • Configuration et maintenance à distance via l’interface Web
  • Préréglages et instantanés définissables par l’utilisateur
  • Égaliseur 5 bandes entièrement paramétrique sur chaque entrée
  • Processeur dynamique avec section expandeur et compresseur sur chaque entrée microphone
  • Installations de moniteur avancées et configurables pour la salle de contrôle et le studio
  • Boutons de couleur RVB personnalisables
  • Écran couleur graphique TFT IPS de 7 pouces pour la configuration de la console
  • Quatre écrans 2,2″ TFT IPS pour la surveillance des niveaux de sortie
  • Écrans TFT IPS 2,2″ au-dessus de chaque fader affichant l’état du canal, les niveaux et le nom de la source
  • Sortie HDMI pour l’affichage de l’état de la console
  • 2 minuteries (microphones Ctrl-Room et Studio sur moniteur HDMI)
  • Boutons START/ON pour chaque fader
  • 4 boutons de rappel d’instantané
  • 4 boutons Talkback directs
  • Barre led RVB pour chaque fader
  • Section des moniteurs de studio et de salle de contrôle
  • 8 boutons Smartkey personnalisables
  • 2 touches de fonction personnalisables pour chaque fader
  • TalkBox pour l’invité et le présentateur (facultatif)
  • Bloc d’alimentation redondant (en option)

Décodeur et Streamer intégrés

Oxygen 3000 Plus, en plus des entrées et sorties analogiques/numériques/AoIP, sont ouverts à l’intégration avec le monde IP, grâce à la possibilité de décoder deux flux audio (chacun stéréo ou mono) en entrée et de générer un flux audio de sortie (stéréo ou mono).

Versions

  • Carte E/S audio Oxygen 3000 Plus 8 faders 1
  • Oxygen 3000 Plus 8 Fader 1 Carte E/S audio Dante 16
  • Oxygen 3000 Plus 8 Fader 1 Carte E/S audio Dante 32
  • Carte E/S audio Oxygen 3000 Plus 12 faders 1
  • Oxygen 3000 Plus 12 Fader 1 Carte E/S audio Dante 16
  • Oxygen 3000 Plus 12 Fader 1 Carte E/S audio Dante 32
  • Carte E/S audio Oxygen 3000 Plus 12 faders 2
  • Oxygen 3000 Plus 12 Fader 2 Carte E/S audio Dante 16
  • Oxygen 3000 Plus 16 Fader 1 Carte E/S audio Dante 32
  • Carte E/S audio Oxygen 3000 Plus 16 Fader 2
  • Oxygen 3000 Plus 16 Fader 2 Carte E/S audio Dante 16

Choix

  • Alimentation redondante
  • Boîte de discussion
  • Carte E/S Dante
  • Adaptateurs RJ45 pour :
    • Micro
    • Faire la queue
    • Sortie ligne
    • Télécom
    • GPIO



Entrées micro

  • Jusqu’à 5 entrées microphone avec Automix sur chaque carte d’E/S audio
  • 3 micros sur XLR et 2 micros sur RJ45 (avec connecteur/adaptateur Talk Box) tous équilibrés avec + 48 V Phantom et GPIO sur chaque carte d’E/S audio
  • Contrôle indépendant des lumières ON AIR et Cut Off lors de l’ouverture des microphones Control Room et Studio
  • Le bouton PFL passe en conversation privée en mode Hybride/Telco/Bluetooth
  • Activez la fonction TalkBack sur n’importe quel microphone de studio ou de salle de contrôle
  • Compresseurs/expandeurs paramétriques avec fonctionnalités améliorées pour les entrées MICROPHONE et MONO
  • Enregistrez et rappelez les préréglages du microphone, y compris les paramètres de compresseur/expanseur
  • Inversion de phase sur les entrées micro
  • Entrées MONO assignables comme source EXT
  • Ducking/AutoFader assignable à toutes les sources (atténuation automatique de la musique sur la parole)

Mélange automatique

La fonction Automix simplifie les activités de mixage si de nombreux invités sont dans le studio.

L’Automix ajoute une nouvelle source à celles existantes (appelée « Automix ») et ce sera la somme de tous les microphones activés.

La source Automix possède toutes les fonctionnalités d’une source microphone normale telles que :

  • Contrôle des haut-parleurs du studio/de la salle de contrôle
  • Contrôle de l’éclairage du studio/de la salle de contrôle
  • Peut être utilisé comme audio en mode privé pour les appels téléphoniques

A l’aide de la source Automix, l’utilisateur peut gérer de manière très simple tous les micros du studio avec de nombreux avantages :

  • 1 seul fader pour gérer tous les micros du studio ;
  • Une section AGC dédiée pour chaque entrée microphone ajuste automatiquement le niveau correct ;
  • Gestion automatique de l’atténuation sur les micros non utilisés, simulant une légère fermeture du fader ;
  • Compresseur final qui permet un nivellement automatique de la source Automix ;
  • Possibilité d’utiliser les microphones individuellement.

Cette fonctionnalité simplifie le travail de l’ingénieur du mixage, surtout s’il anime également l’émission.

Paramètres disponibles dans le menu Automix :

  • MIC-1 MARCHE/ARRÊT
  • MIC-2 MARCHE/ARRÊT
  • MIC-3 MARCHE/ARRÊT
  • MIC-4 MARCHE/ARRÊT
  • MIC-5 MARCHE/ARRÊT
  • MIC-6 ON/OFF (avec deuxième carte audio)
  • MIC-7 ON/OFF (avec deuxième carte audio)
  • MIC-8 ON/OFF (avec deuxième carte audio)
  • MIC-9 ON/OFF (avec deuxième carte audio)
  • MIC-10 ON/OFF (avec deuxième carte audio)
  • DANTE-1 ON/OFF (avec option Dante)
  • DANTE-2 ON/OFF (avec option Dante)
  • DANTE-3 ON/OFF (avec option Dante)
  • DANTE-4 ON/OFF (avec option Dante)
  • DANTE-5 ON/OFF (avec option Dante)
  • DANTE-6 ON/OFF (avec option Dante)
  • Atténuation du micro inactif
  • Atténuation Vitesse d’attaque
  • Vitesse de libération de l’atténuation
  • Seuil de compression
  • Ratio de compression
  • Vitesse d’attaque de compression
  • Vitesse de relâchement de la compression
  • Vitesse de gain automatique
  • Gain maximum de gain automatique
  • Atténuation maximale du gain automatique

Entrées analogiques

  • 2 entrées analogiques stéréo symétriques sur RJ45, jusqu’à 2 entrées analogiques stéréo symétriques supplémentaires (une sur XLR et une sur RJ45) utilisant d’autres sources d’entrée, sur chaque carte d’E/S audio
  • Sélection du mode de canal : STÉRÉO, MONO, L, R, INV-L, INV-R, INV

Ligne d’entrée numérique

  • 1 entrée AES/EBU sur XLR avec convertisseur de fréquence d’échantillonnage (32 – 192 kHz), sur chaque carte d’E/S audio

E/S audio USB

  • 2 interfaces audio USB stéréo intégrées (Type-B) (2 entrées stéréo-1 sortie stéréo) sur chaque carte d’E/S audio, permettent de connecter directement le PC à la console Oxygen 3000 Plus, sans avoir besoin de cartes audio supplémentaires (le PC détecte la console comme une carte audio numérique avec 2 entrées stéréo et 1 sortie stéréo pour une lecture et un enregistrement simultanés)

Téléphone hybride et Telco

  • Téléphone hybride : 1 ligne téléphonique POTS/PSTN avec connexion Line In et Tel Set sur chaque carte d’E/S audio
  • Telco : 1 entrée/sortie N-1 pour connecter un téléphone hybride externe avec contrôle via TLC/GPIO, sur chaque carte d’E/S audio
  • Jusqu’à 6 Telco utilisant d’autres sources d’entrée, sur chaque carte d’E/S audio
  • Gestion GPI et GPO sur max 5 E/S Telco, sur chaque carte E/S Audio
  • RING et HOOK sur les touches F pour chaque TELCO I/O
  • N-1 sur les sorties Telco pour tous les BUS (PGM, SUB, AUX-1 et AUX-2)

Sorties analogiques

  • Pour chaque carte d’E/S audio 4 sorties symétriques :
    • OUT – 1 & 2 XLR – Assignables
    • OUT – 3 & 4 RJ45 – Assignables

Sortie numérique

  • 1 sortie AES/EBU (32 – 192 kHz) sur XLR sur chaque carte E/S audio

Sorties casque et moniteur local

  • Pour chaque Audio I/O Board, 1 ligne de sortie Asymétrique sur Jack 6.3 pour Control Room et Studio Headphones
  • Volume maximal réglable des haut-parleurs de la salle de contrôle et du studio
  • Volume maximal réglable des écouteurs Control Room et Studio
  • Mode CUT ou Atténuation réglable (-40, -30, -20, -10 dB) sur les enceintes Control Room et Studio
  • Sélection de source indépendante (PGM, SUB, AUX1, AUX2, EXT1, EXT2) pour les haut-parleurs de la salle de contrôle et du studio, les écouteurs de la salle de contrôle et du studio avec ou sans PFL
  • Gestion indépendante du Talk Back sur les enceintes Control Room et Studio
  • Gestion indépendante du Talk Back sur les casques Control Room, Studio et Invité
  • Source sélectionnable pour casque invité (PGM, SUB, AUX1, AUX2, EXT1, EXT2)
  • Même sélection de source pour les casques Control Room et Studio, avec niveau indépendant

GPI/GPO

  • GPI : 9 sur chaque carte d’E/S audio, pour Talk back, téléphone hybride ou autres fonctionnalités
  • GPO : 9 sur chaque carte d’E/S audio, pour contrôler les lampes OnAir ou fournir des commandes HOOK et RING pour un téléphone externe Hybride
  • GPI personnalisés par l’utilisateur (par exemple, Ring, Talkback, canal ON/OFF, etc.)
  • GPO personnalisés par l’utilisateur (par exemple Hook/ONAIR, Studio-Light, Control Room-Light)

Surface & Gestion

  • Mise à jour directe du micrologiciel via Internet
  • Interface utilisateur WEB pour la configuration de la console et les fonctionnalités de service (sauvegarde, restauration, mise à jour, journaux, etc.)
  • Accès conditionnel (PIN à 4 chiffres) pour limiter les configurations de la console aux utilisateurs autorisés
  • Enregistrez et rappelez les préréglages de l’égaliseur (jusqu’à 10)
  • Nouvel algorithme d’égalisation en temps réel avec graphique
  • Mesures rapides et précises sur des écrans TFT IPS de 2,2 pouces
  • Enregistrez et rappelez la configuration du panneau de commande avec 10 instantanés
  • Enregistrez et rappelez la configuration totale de la console. La configuration peut être enregistrée dans la mémoire interne (microSD), USB et PC (via l’interface WEB)
  • Boutons de réglage du gain avec vitesse adaptative
  • Boutons lumineux dimmables
  • Seuil ON/OFF du fader réglable (de -50 dB à 0 dB)
  • CountUp/Timer sur les microphones de studio et de salle de contrôle sur l’écran 7″ intégré

Téléphone Hybride et Telco

L’hybride téléphonique intégré permet la connexion directe d’une ligne téléphonique POTS/PSTN sur RJ-11C.

Il est également disponible une entrée/sortie Telco N-1, pour connecter Oxygen 3000 Plus à un téléphone hybride externe. La sortie Telco-1 N-1 est toujours disponible sur RJ45. Les commandes TLC sont disponibles sur le connecteur RJ45 avec interface Hook and Ring pour téléphone hybride externe.

6 entrées/sorties N-1 sont également disponibles (avec 4 commandes GPI).

Télécommande logicielle

Oxygen Remoter est un outil logiciel disponible gratuitement avec n’importe quelle console Oxygen. Il offre des fonctionnalités avancées de contrôle à distance telles que l’accès à n’importe quelle configuration et information, le contrôle des faders et des boutons et toute autre opération disponible sur les consoles physiques. Il est très utile, en particulier pour les consoles compactes et dans tout environnement disposant d’un espace limité.

La technologie Virtual Fader permet aux utilisateurs d’affecter chaque entrée à un fader/canal virtuel sur la surface distante, ce qui est bien sûr très utile lors du contrôle des canaux à distance. De plus, transformer la paire A/B en deux faders virtuels est une solution intelligente qui maximise la gestion des sources disponibles.

Oxygen Remoter peut contrôler à distance plusieurs consoles et créer un écosystème, cela peut être très utile pour les productions à distance où, par exemple, une partie des canaux peut devoir être contrôlée depuis un studio tandis que les autres sont toujours gérées depuis la surface physique dans le salle de contrôle.

Oxygen Remoter est un outil puissant qui offre une flexibilité supplémentaire et des outils de contrôle à toutes les consoles Oxygen.

Oxygen Remoter est téléchargeable depuis la page Web d’administration de la console Oxygen.

Affiche

Sur l’OXYGEN 3000 Plus, AxelTech a réinventé l’expérience entre l’ingénieur du studio et la console.

L’écran graphique 7″ TFT IPS affiche tous les paramètres d’aération et avec les 4 boutons rotatifs permet la programmation rapide et intuitive de tous les paramètres du mélangeur.

Des mises en page de page d’accueil sélectionnables sont disponibles avec de nombreuses icônes de thème. La page par défaut affiche les niveaux et les noms de source A et B pour n’importe quel fader.

Quatre écrans 2,2 ”TFT IPS ont été implémentés pour une surveillance immédiate et complète des sorties.

Les écrans 2,2 ”TFT IPS au-dessus de chaque fader affichent l’état du canal, les niveaux, les sources et les paramètres principaux.

Sortie HDMI

La sortie HDMI connecte la console à un moniteur d’affichage HD et peut surveiller toutes les informations suivantes :

  • Niveaux des sources d’entrée audio
  • 4+1 niveaux de sortie BUS
  • Noms de source A/B attribués à 10 canaux
  • Afficher les sources en direct
  • Minuterie d’activation du microphone (salle de contrôle et studio)
  • Grande Horloge
  • Niveau de sortie audio (haut-parleurs et casque)
  • Microphone en direct
  • Téléphone actif
  • La sortie HDMI associée à 4 boutons rotatifs permettent la programmation rapide et intuitive de tous les paramètres du mélangeur.
  • L’interface graphique de programmation a été conçue pour être très simple et intuitive.
  • Des mises en page de page d’accueil sélectionnables sont disponibles, avec de nombreuses icônes de thème.

La sortie HDMI peut être personnalisée avec le logo de l’utilisateur. Des dispositions d’affichage sélectionnables sont disponibles.

Bluetooth

L’Oxygen 3000 Plus peut être équipé d’un module Bluetooth sur chaque carte d’E/S audio. Cela permet de diffuser les appels passés via GSM, Skype, Viber et WhatsApp avec un Smartphone, une Tablette ou un PC. Oxygen 3000 Plus dispose de deux modes de connexion Bluetooth : bidirectionnel pour prendre en charge les appels téléphoniques ; monodirectionnel pour diffuser de l’audio stéréo de haute qualité (A2DP) diffusé par des sources Bluetooth.

Avec les appels Bluetooth, PFL active le mode de conversation PRIVÉE.

Décodeur et Streamer intégrés

Oxygen 3000 Plus, en plus des entrées et sorties analogiques/numériques/AoIP, sont ouverts à l’intégration avec le monde IP, grâce à la possibilité de décoder deux flux audio (chacun stéréo ou mono) en entrée et de générer un flux audio de sortie (stéréo ou mono).

CODEC pris en charge :

Entrée (CBR & VBR):

  • AAC (AAC-LC) : 32-256 kbit/s, 16/32/44,1/48 kHz
  • PCM linéaire – 16 bits, 16/32/44,1/48 kHz
  • MP3 (MPEG1-Couche 3) : 32-320 kbit/s, 16/32/44,1/48 kHz
  • MP2 (MPEG1-Couche 2) : 32-320 kbit/s, 32/44,1/48 kHz
  • OGG VORBIS : 32-256 kbit/s, 16/32/48 kHz
  • OPUS : 6-320 kbit/s, 48 kHz

Sortie (RCB) :

  • AAC (AAC-LC) : 32-256 kbit/s, 16/32/48 kHz
  • PCM linéaire – 16 bits, 16/32/48 kHz
  • MP3 (MPEG1-Couche 3) : 32-320 kbit/s, 16/32/48 kHz
  • MP2 (MPEG1-Couche 2) : 32-320 kbit/s, 16/32/48 kHz
  • OGG VORBIS : 32-256 kbps, 16/32/48 kHz o OPUS : 6-320 kbps, 48 ​​kHz

Serveurs de diffusion pris en charge :

  • Icecast : AAC, MP3, OPUS et Ogg Vorbis

Réseau et Transport & protocoles :

  • Transport : protocole de transport en temps réel (RTP), protocole de diffusion en temps réel (RTSP)
  • Protocoles : IPv4, IPv6, TCP/IP, UDP, RTP, RTSP

Modes de diffusion : multidiffusion et monodiffusion

Données auxiliaires / TAG :

Les données/TAG auxiliaires à insérer dans le flux de sortie codé (ID3 pour MP3) peuvent être définis :

Statique :
  • À partir d’une page Web
  • Utilisation des commandes de type REST
  • Lire à partir d’un fichier via SMB/SAMBA
  • Analyse par les commandes ASCII UDP
  • Analyse par les commandes de chaîne SNMP
Dynamiquement :
  • Importé par le flux d’entrée

Flux de données dynamique en uscita (titolo / autore / nome del canale / URL émetteur)

Principales applications :

  • Liaisons STL et SSL, DVB S/T audio, WEB radio
  • Diffusion audio sur Internet



OXYGEN 3000 PLUS Axel Tech
