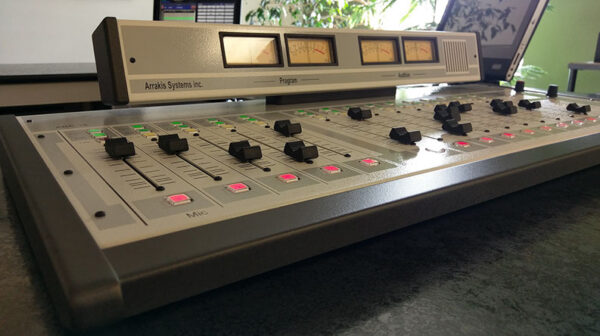

CONSOLE RADIO BROADCAST ARC-15
Description
CONSOLE RADIO BROADCAST ARC-15
La console radio ARC-15 est une console puissante à usage général qui répond aux besoins des applications de studio de production radio et radio en direct. Conçue pour être robuste, fiable et flexible, cette console à 15 canaux est rentable et puissante.
Si vous avez besoin de nombreuses fonctionnalités, mais pas d’un prix élevé, l’ARC-15 est fait pour vous.
Console de diffusion analogique.
15 canaux – 2 sorties stéréo.
Fonctionnalité et capacité.
Plus de fonction.
La console ARC-15 est conçue pour offrir des fonctionnalités complètes. Avec plus de micros, plus de sorties, plus de fonctionnalités ; cette planche fait tout, avec style. Cela ne cassera pas le budget, mais cela vous libérera des limites de vos anciennes consoles.
Microphone
▪ 1 à 5 canaux micro . Votre choix, votre configuration.
▪ Canaux micro hautes performances , avec entrées XLR.
▪ Préamplis micro hautes performances .
▪ Alimentation fantôme 48 VCC .
(facultatif, 69 $)
▪ Entrées ligne stéréo supplémentaires , si vous choisissez d’avoir moins de canaux micro .
▪ Le canal 1 comporte un bouton Talk pour parler à un moniteur de studio.
▪ Interrupteurs lumineux à LED .
Ligne stéréo
▪ 8 à 12 entrées, choisissez entre plus d’entrées micro ou plus d’entrées ligne.
▪ Pot de trim réglable pour chaque canal.
▪ Entrées RJ-45 symétriques actives pour une installation rapide et efficace.
▪ 2 bus de sortie stéréo. Sorties symétriques et asymétriques.
▪ Excellente réponse en fréquence sur tous les faders.
▪ Interrupteurs lumineux à LED .
Téléphone
▪ Le canal téléphonique est fourni en standard, vous permettant de vous connecter à un téléphone hybride.
▪ Connexions audio et logique disponibles pour se connecter à l’hybride.
▪ Écoutez hors ligne un appelant à l’aide du bouton Cue.
▪ Le bouton Talkback vous permet de parler à l’appelant hors antenne.
▪ Le mélange moins l’alimentation de l’appelant est un mélange de Pgm-Aud.
▪ Interrupteurs lumineux à LED
Spécifications des performances audio
Entrée ligne stéréo
Réponse fréquence-+(-).5dB 20-20kHz
S/N–82 dB typ, +8 dBu en entrée, +8 dBu en sortie
THD- 0,01% typ, +8dBu en entrée, +8 dBu en sortie
CMRR–75dB type 1kHz
Entrée maximale-+23dBu, symétrique
Entrée micro mono
Réponse fréquence-+(-).5dB 20-20kHz
EIN- -115 dBu typ, -50 dBu en entrée, +8 dBu en sortie
THD – 0,05 % typ, -50 dBu en entrée, +8 dBu en sortie
CMRR–60dB type 1kHz
Impédances
Entrée micro-> 2000 ohms
Entrée ligne-> 10000 ohms
Sorties- < 100 ohms
Système
Sortie maximale-+23dBu symétrique
Séparation stéréo–75dB typ 1KHz
Pgm vers Aud XTalk- -80dB typ 1KHz
-70dB type 20kHz
Cue vers Pgm XTalk- -90dB typ 1KHz
-75dB type 20kHz
Sur la logique de lumière aérienne : 12 V CC/logique de masse, 50 mA max
Source de courant
110 VCA – 220 VCA, 50-60 Hz, détection automatique
Certifié : UL, CE, CS, CB
Module en ligne externe : 3″L x 5 3/4″L x 1 3/4″P
15 chaînes. Console analogique. Flexible et puissant.
15 canaux – avec 15 canaux, vous pouvez vous connecter davantage et en faire plus. 8 à 12 entrées Line In vous permettent de vous connecter à des lecteurs CD, lecteurs mp3 et autres sources analogiques. C’est beaucoup de planches pour pas un gros prix.
Canaux micro – choisissez entre 1 à 5 canaux micro avec alimentation fantôme 48 V en option.
De vrais VU-mètres – des VU-mètres élégants et faciles à utiliser pour les bus de programme et d’audition.
No More RF – dispose d’entrées et de sorties symétriques pour une utilisation dans des environnements RF élevés.
Construit robuste – professionnel partout, avec des interrupteurs éclairés par LED multi-millions d’opérations et
commutation audio électronique. Conçu pour TOUS les environnements.
CI sur support : un CI est monté en surface, tous les autres sont sur support pour faciliter l’entretien.
2 bus de sortie stéréo. Programme et audition avec mixages mono.
Active symétrique – Toutes les sorties et entrées sont actives symétriques.
Stéréo ou Mono – Sorties stéréo et mono pour 2 bus de sortie.
Écoute – Sortie moniteur et casque 8 ohms ainsi qu’un système de talkback de haut-parleur Cue intégré avec amplificateur intégré.
5 types d’entrées. Plus d’options, plus de puissance.
1 à 5 canaux micro – Le canal 1 est un canal micro dédié à l’opérateur de la carte. Les canaux 2 à 5 peuvent être configurés en interne comme entrées de niveau micro mono ou stéréo. La console prend donc en charge jusqu’à 5 micros et est parfaite pour les applications de studio de conversation. Les canaux micro 2 à 5 disposent d’une commande logique à distance pour les applications de tourelle.
Canal de niveau ligne stéréo – Les canaux 6 à 13 sont des canaux d’entrée stéréo de niveau ligne adaptés aux appareils sources tels que les lecteurs CD, les lecteurs MP3, les flux réseau, etc. Ce modèle équilibré vous permet de vous connecter à des sources (telles qu’un flux satellite) qui sont est originaire d’autres studios où le câblage pouvait être long et introduire du bourdonnement et du bruit.
Canal d’entrée PC-USB – Jouez et enregistrez en numérique avec un PC ou MAC Windows, fonctionnalité de carte son USB intégrée directement dans le module, enregistrez de l’audio sur un PC ou lisez l’audio du PC par liaison radio et des commutateurs lumineux par LED.
Canal téléphonique – Le canal quinze (15) est un canal téléphonique dédié qui se connecte facilement à un hybride téléphonique externe. L’appelant peut vous parler via le système Cue tandis qu’un bouton « Push to Talk » permet au micro de la salle de contrôle de parler hors ligne avec l’appelant. Sélectionnez simplement le bus Air ou Recording, puis allumez la chaîne. Quoi de plus simple ?
Bluetooth – En option, le canal 15 peut être un canal Bluetooth avec l’ARC-15BP-Blue.
Système de ligne téléphonique. Connectez votre téléphone hybride pour un système téléphonique puissant.
Canal téléphonique – le canal 15 est un canal téléphonique dédié qui se connecte facilement à un téléphone hybride externe.
Système Talkback Cue – l’appelant peut vous parler via le système Cue tandis qu’un bouton Talkback permet au micro de la salle de contrôle de parler hors ligne avec l’appelant.
Canal d’entrée USB. Connectez-vous à n’importe quel PC Windows ou MAC pour lire et enregistrer.
Utilisez n’importe quel logiciel – Utilisez n’importe quel logiciel d’automatisation ou de production pour lire ou enregistrer.
Lecture : écoutez n’importe quel audio de votre PC sur la carte, puis par liaison radio. Lisez des clips YouTube ou n’importe quel audio depuis votre PC ou MAC.
Enregistrement : enregistrez l’audio provenant de votre carte sur votre PC ou MAC avec n’importe quel logiciel de production.
Installation facile : connectez-vous avec un simple câble USB.
Start & Stop Automation – avec notre système d’automatisation, vous pouvez démarrer et arrêter le système d’automatisation.

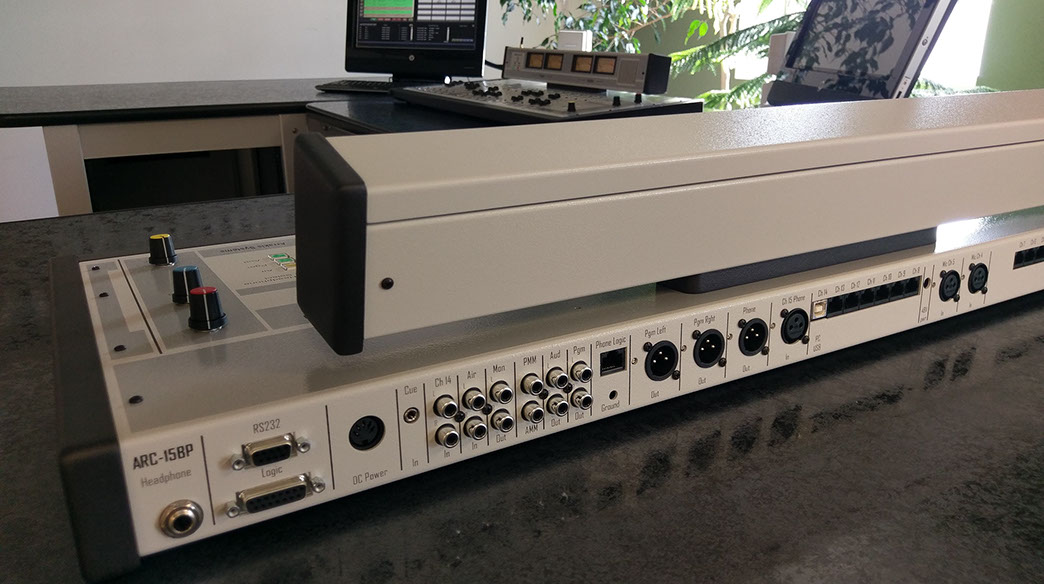

Connexions RJ45. Installation rapide et facile avec des connexions RJ45.
Norme mondiale : toutes les E/S sont conformes à la norme mondiale RJ45.
Installation rapide – aussi simple que plug and play.
Câblage préfabriqué : des câbles en option sont disponibles pour les connexions courantes telles que XLR et RCA. Consultez la section accessoires pour plus d’informations.
Conception à profil bas. Définir ce qu’est l’attrayant.
Moderne et intemporel – La série ARC a un profil bas moderne et un design élégant et intemporel.
110 ou 220 VCA. Alimentation internationale à détection automatique.
Autosensing – alimentation à détection automatique entre 110 et 220 VAC pour les installations nationales ou internationales.
ET BIEN PLUS ENCORE
Consultez nos brochures pour plus d’informations.
DIMENSIONS DES CONSOLES :
Profondeur – 15 pouces – 381 mm
Hauteur – 6 pouces – 153 mm
Largeur – 33 pouces – 839 mm
DIMENSIONS D’EXPÉDITION :
ENCADRÉ #1
Poids – 40 livres – 18 kg
Profondeur – 37 pouces – 940 mm
Hauteur – 19 pouces – 483 mm
Largeur – 12 pouces – 305 mm
*Ces valeurs peuvent changer à tout moment sans préavis.
CONTENU DU COFFRET:
Console ARC-15
Manuel d’exploitation
Alimentation (détection automatique 110 V/220 V)
15 broches, sub-D, coupelle à souder, connecteur DB15M
Câble audio RCA
Câble RJ45 (qté 6)
Câble série moulé DB9MF
cable USB
Câble audio 3,5 mm
