OXYGEN 2000 Axel Tech Console de Radio Diffusion

Description

OXYGEN 2000 Axel Tech Console de Radio Diffusion

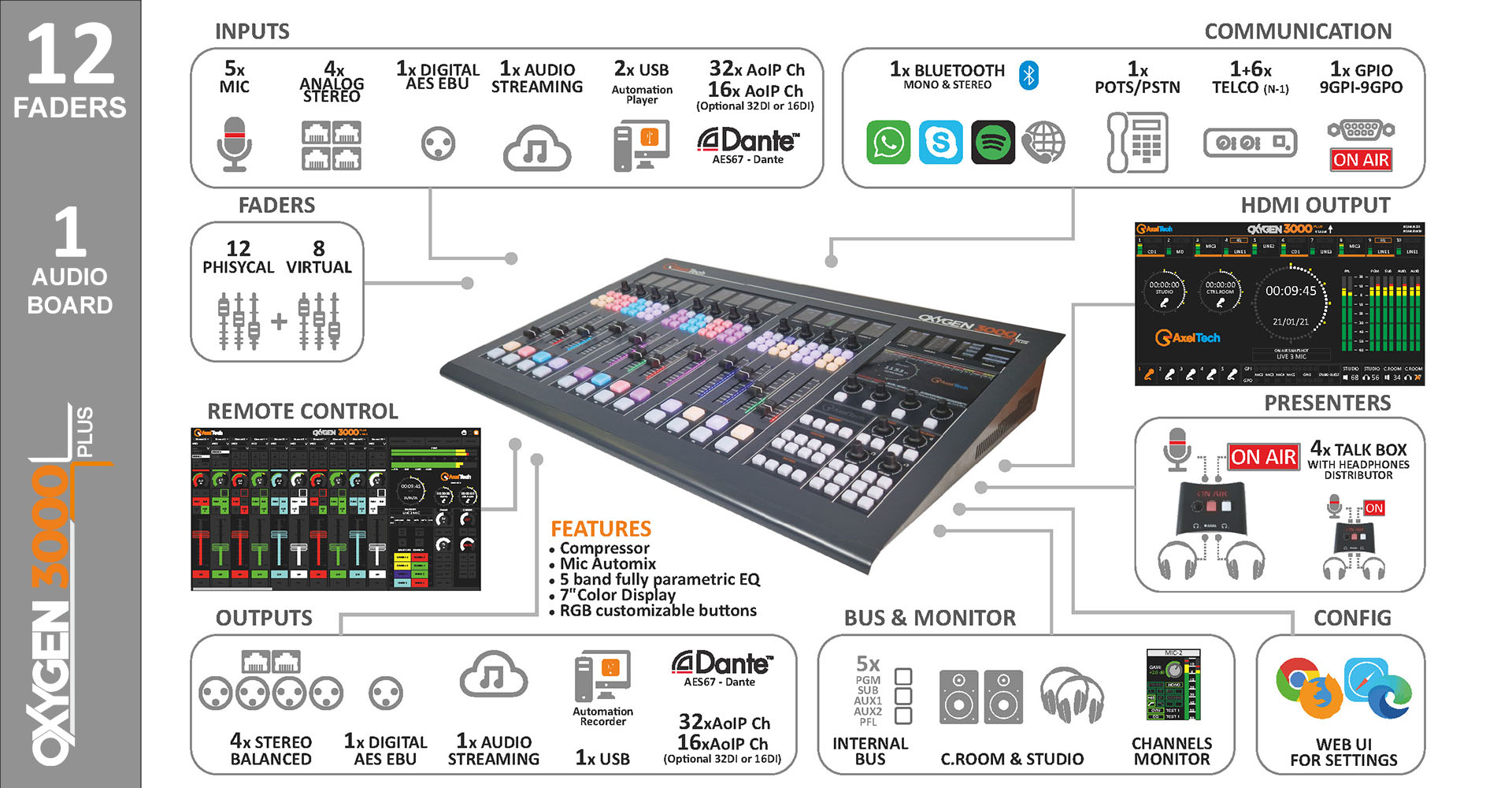

Oxygen 2000 est une console de diffusion entièrement numérique conçue pour la diffusion et la production dans n’importe quelle station de radio : une unité compacte à 12 faders, 5 entrées microphone avec Automix, avec un routage audio interne puissant et une large gamme de commandes et d’E/S dans un boîtier robuste. et châssis en acier élégant. Le traitement audio basé sur Oxygen 2000 DSP offre une qualité haut de gamme et garantit les dernières fonctionnalités et la flexibilité. Fiable et facile à utiliser en tant que console de mixage analogique, l’Oxygen 2000 offre des fonctionnalités de premier ordre : faible latence, préréglage utilisateur, touches intelligentes, égaliseur, compresseurs, téléphone hybride, sortie HDMI, E/S analogique et numérique, USB, Bluetooth, Dante AoIP, Telco, Presenter Talk Box.

Oxygen 2000 peut être contrôlé à distance via une application dédiée.

Entrée sortie

• 5 entrées micro avec Automix
• 3 entrées analogiques stéréo (4 si la console est configurée pour 3 Mic)
• 4 sorties analogiques stéréo
• 1 téléphone hybride intégré
• Interface de télécommunication 1+4 avec GPIO
• Interface audio Bluetooth (en option)
• 1 sortie numérique (AES/EBU)
• 2 interfaces audio USB (désactivées avec l’option Dante installée)
• 8 entrées stéréo + 8 sorties stéréo via Dante (en option)

---

Général

• Console de diffusion entièrement numérique pour la diffusion radio avec 12 faders
• Boutons de commutation de source rapide A/B pour chaque fader
• 4+1 bus (PGM, SUB, Aux1, Aux2, PFL)
• Latence proche de 0 (< 0,7 ms I/O)
• Contrôle à distance complet au moyen d’une application reproduisant la surface
• Configuration et maintenance à distance via l’interface Web
• Préréglages et instantanés définissables par l’utilisateur
• Égaliseur entièrement paramétrique à 5 bandes sur chaque entrée
• Processeur dynamique avec section expandeur et compresseur sur chaque entrée microphone
• Installations de moniteur avancées et configurables pour la salle de contrôle et le studio
• Boutons de couleur RVB personnalisables
• Barres de mesure haute résolution (120 leds) pour les sorties
• Sortie HDMI pour l’affichage de l’état de la console
• 2 minuteries (minuteries des microphones Ctrl-Room et Studio sur moniteur HDMI)
• TalkBox pour l’invité et le présentateur (facultatif)

---

Versions

• Oxygène 2000 – Bluetooth
• Oxygène 2000 – Dante – Bluetooth

---

Choix

• Boîte de discussion
• Carte d’E/S Dante
• Adaptateurs RJ45 pour :
  o Mic avec GPIO
  o Line In
  o Line Out avec GPIO
  o Telco avec GPIO



Entrées micro

• 5 entrées micro avec Automix
• Mic 1 sur XLR, Mic 2-5 sur RJ45, tous équilibrés avec + 48V Phantom et GPIO
• Contrôle indépendant des lumières ON AIR et Cut Off, lors de l’ouverture des microphones Control Room et Studio
• Le bouton PFL passe en conversation privée en mode Hybride/Telco/Bluetooth
• Activez la fonction TalkBack sur n’importe quel microphone de studio ou de salle de contrôle
• Compresseurs/expandeurs paramétriques pour entrées MICROPHONE et MONO
• Enregistrez et rappelez les préréglages du microphone, y compris les paramètres de compresseur/expanseur
• Inversion de phase sur les entrées micro
• Ducking / AutoFader assignable à toutes les sources (atténuation automatique de la musique sur la parole)

---

Mélange automatique

La fonction Automix simplifie les activités de mixage en présence de nombreux invités dans le studio.

La fonction ajoute, aux sources existantes, une nouvelle source appelée Automix, qui est la somme de tous les microphones activés.

La source Automix possède toutes les fonctionnalités d’une source microphone telles que :

• Contrôle des haut-parleurs du studio/de la salle de contrôle
• Contrôle de l’éclairage du studio/de la salle de contrôle
• Peut être utilisé comme audio en mode privé pour les appels téléphoniques

Grâce à cette nouvelle source, l’utilisateur peut gérer de manière très simple tous les micros du studio avec une série d’avantages :

• 1 seul fader pour la gestion des micros de studio ;
• Une section AGC dédiée pour chaque entrée microphone ajuste automatiquement le niveau correct ;
• Gestion automatique de l’atténuation sur les micros non utilisés, simulant une légère fermeture du fader ;
• Compresseur final qui permet un nivellement automatique de la source Automix ;
• Possibilité d’utiliser les microphones individuellement.

Cette fonctionnalité simplifie davantage le travail de l’ingénieur du mixage, même dans le cas où il est également l’hôte de l’émission.

Paramètres disponibles dans le menu Automix :

• • MIC-1 MARCHE/ARRÊT
  • MIC-2 MARCHE/ARRÊT
  • MIC-3 MARCHE/ARRÊT
  • MIC-4 MARCHE/ARRÊT
  • MIC-5 MARCHE/ARRÊT
  • Atténuation du micro inactif
  • Atténuation Vitesse d’attaque
  • Vitesse de libération de l’atténuation
  • Seuil de compression
  • Ratio de compression
  • Vitesse d’attaque de compression
  • Vitesse de relâchement de la compression
  • Vitesse de gain automatique
  • Gain maximum de gain automatique
  • Atténuation maximale du gain automatique

---

Entrées analogiques

• Entrées stéréo ligne : 3 (4 si la console est configurée pour 3 micros)
• Symétrique sur XLR pour la Ligne 1, Symétrique sur RJ45 pour la Ligne 2-4
• Sélection du mode de canal : STÉRÉO, MONO, L, R, INV-L, INV-R, INV
• Les entrées Stereo-1 et DANTE-1 peuvent être configurées comme 4 entrées Telco

---

E/S audio USB

• 2 interfaces audio d’E/S stéréo USB (Type-B) intégrées permettent de connecter directement le PC à la console Oxygen 2000, sans avoir besoin de cartes audio
• En fait, le PC détecte chacune des consoles USB comme une carte audio numérique avec 1 entrée stéréo et 1 sortie stéréo pour une lecture et un enregistrement simultanés.

---

Téléphone hybride et Telco

• Téléphone hybride : 1 ligne téléphonique POTS/PSTN avec connexion Line.In et Tel.Set
• Telco : 1 entrée/sortie N-1 pour connecter un téléphone hybride externe avec contrôle via TLC/GPIO
• 4 Telco mono supplémentaires peuvent être obtenus en configurant les entrées analogiques (Stereo-1 & DANTE-1) et les sorties stéréo (OUT-2 & DANTE-1).
• Gestion GPI et GPO sur les 5 canaux Telco
• RING et HOOK sur la touche F1 pour chaque canal TELCO
• N-1 sur les sorties Telco pour tous les BUS (PGM, SUB, AUX-1 et AUX-2)

---

Sorties analogiques

• 4 sorties symétriques :
  • OUT-1 – XLR – Fixé comme PGM
  • OUT-2 – XLR – par défaut assigné comme SUB
  • OUT-3 – RJ45 – par défaut assigné comme AUX-1
  • OUT-4 – RJ45 – assigné par défaut comme AUX-2
• La sortie stéréo OUT-2 peut être configurée en tant que N-1 pour obtenir jusqu’à 2 Telco mono supplémentaires
• Les sorties OUT-1 et OUT-2 sont toutes deux équipées d’un GPO

---

Sortie numérique

• 1 sortie AES/EBU sur XLR

---

Sorties casque et moniteur local

• Sorties OUT-2-4 : peuvent être configurées en tant que Studio Presenter et Studio Guest Headphones
• Sorties asymétriques : 2 Line out sur Jack 6.3 pour Control Room Headphones
• Volume maximal réglable des haut-parleurs de la salle de contrôle et du studio
• Volume maximal réglable des écouteurs Control Room et Studio
• Mode CUT ou Atténuation réglable (-40, -30, -20, -10 dB) sur les enceintes Control Room et Studio
• Sélection de source indépendante (PGM, SUB, AUX1, AUX2, EXT) pour les haut-parleurs de salle de contrôle et de studio, les écouteurs de salle de contrôle et de studio avec ou sans PFL (enceintes de studio uniquement via le logiciel Remoter)
• Gestion indépendante du Talk Back sur les enceintes Control Room et Studio (uniquement via Software Remoter)
• Gestion indépendante du Talk Back sur Control Room, casque Studio (uniquement via Software Remoter)
• Même sélection de source pour les casques Control Room et Studio, avec niveau indépendant (Studio Speakers uniquement via Software Remoter)

---

GPI/GPO

• GPI : 9 au total, pour Talk back, téléphone hybride ou autres fonctionnalités
• GPO : 9 au total, pour contrôler les lampes OnAir ou fournir des commandes HOOK et RING pour un téléphone externe Hybride
• GPI personnalisés par l’utilisateur (par exemple, Ring, Talkback, canal ON/OFF, etc.)
• GPO personnalisés par l’utilisateur (par exemple Hook/ONAIR, Studio-Light, Control Room-Light)

---

Surface & Gestion

• Mise à jour directe du micrologiciel via Internet
• Interface utilisateur WEB pour la configuration de la console et les fonctionnalités de service (enregistrement, restauration, mise à jour, journaux, etc.)
• Enregistrez et rappelez les préréglages de l’égaliseur (jusqu’à 10)
• Nouvel algorithme d’égalisation en temps réel avec graphique
• Affichage rapide et précis des compteurs Led
• Enregistrez et rappelez la configuration du panneau de commande avec 10 instantanés
• Enregistrez et rappelez la configuration totale de la console. La configuration peut être enregistrée dans la mémoire interne (microSD), USB et PC (via l’interface WEB)
• Boutons de réglage du gain avec vitesse adaptative
• Boutons lumineux dimmables
• Seuil ON/OFF du fader réglable (de -50 dB à 0 dB)

---

Téléphone Hybride et Telco

L’hybride téléphonique intégré permet la connexion directe d’une ligne téléphonique POTS/PSTN sur RJ-11C. L’audio est traité via DSP qui offre un traitement audio de pointe. Il est également disponible une entrée/sortie Telco N-1, pour connecter Oxygen 2000 à un téléphone hybride externe. Le Telco N-1 est toujours disponible sur RJ45 . Les commandes TLC sont disponibles sur le même RJ45 avec interface Hook and Ring .

Les commandes TLC pour Telco-2-5 sont disponibles et configurables sur le connecteur GPIO-DB9 avec Hook and Ring.

---

Sortie HDMI

La sortie HDMI permet de connecter un moniteur d’affichage HD à la console, adapté pour être utilisé dans deux saveurs :

• • Monitor, qui affiche les informations suivantes :
    • • Niveaux des sources d’entrée audio
      • 4+1 niveaux de sortie BUS
      • Noms de source A/B attribués à 10 canaux
      • Afficher les sources en direct
      • Minuterie d’activation du microphone (salle de contrôle et studio)
      • Grande Horloge
      • Niveau de sortie audio (haut-parleurs et casque)
      • Microphone en direct
      • Téléphone actif
    • Configurer, pour configurer toutes les fonctionnalités de l’appareil.
      • La sortie HDMI associée à 4 boutons rotatifs permettent la programmation rapide et intuitive de tous les paramètres du mélangeur.
      • L’interface graphique de programmation a été conçue pour être très simple et intuitive.
      • Des mises en page de page d’accueil sélectionnables sont disponibles, avec de nombreuses icônes de thème.

La sortie HDMI peut être personnalisée avec le logo du client. Des dispositions d’affichage sélectionnables sont disponibles.
