Axel Technology – Oxygen 1000 – Console RADIO de diffusion numérique

Description

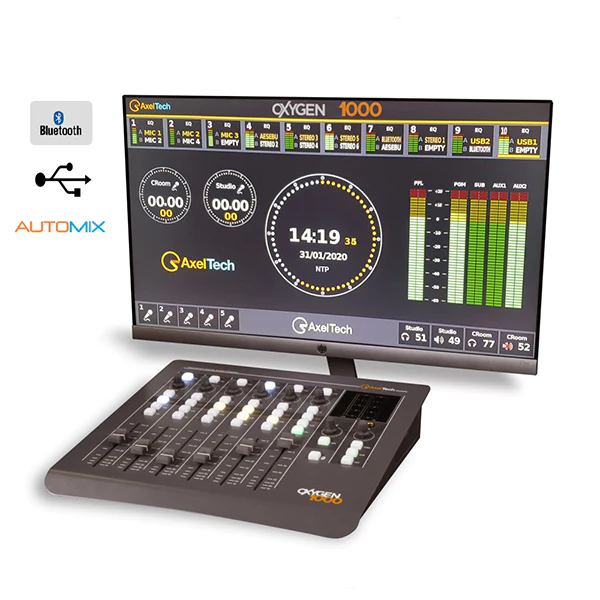

OXYGEN 1000 BT Axel Technology Console Numérique Broadcast

Console de diffusion numérique

Oxygen 1000 est une console de diffusion entièrement numérique conçue pour la diffusion et la production dans n’importe quelle station de radio : une unité compacte à 6 faders, 3 entrées microphone avec Automix, avec un routage audio interne puissant et une large gamme de commandes et d’E/S dans un boîtier robuste. et un châssis en acier élégant.
Le traitement audio basé sur Oxygen 1000 DSP offre une qualité haut de gamme et garantit les dernières fonctionnalités et flexibilité.

Fiable et facile à utiliser comme console de mixage analogique, l’Oxygen 1000 offre des fonctionnalités haut de gamme : faible latence, préréglage utilisateur, touches intelligentes, égaliseur, compresseurs, téléphone hybride, sortie HDMI, E/S analogiques et numériques, USB, Bluetooth, Dante™ AoIP. , Telco, Présentateur Talk Box.
Oxygen 1000 peut être contrôlé à distance via une application dédiée.



Entrée sortie

• 3 entrées micro avec Automix
• 4 entrées analogiques stéréo
• 4 sorties analogiques stéréo
• 1 téléphone hybride intégré
• Interface de télécommunication 1+4 avec GPIO
• Interface audio Bluetooth
• 1 sortie numérique (AES/EBU)
• 2 interfaces audio USB (désactivées avec l’option Dante™ installée)
• 8 entrées stéréo + 8 sorties stéréo via Dante™ (en option)

Général

• Console de diffusion entièrement numérique pour la diffusion radio avec 6 faders
• Boutons de commutation de source rapide A/B pour chaque fader
• 4+1 bus (PGM, SUB, Aux1, Aux2, PFL)
• Latence proche de 0 (< 0,7 ms E/S)
• Contrôle à distance complet au moyen d’une application reproduisant la surface
• Configuration et maintenance à distance via l’interface Web
• Préréglages et instantanés définissables par l’utilisateur
• Égaliseur 5 bandes entièrement paramétrique sur chaque entrée
• Processeur dynamique avec section d’extension et compresseur sur chaque entrée microphone
• Installations de surveillance avancées et configurables pour la salle de contrôle et le studio
• Boutons de couleur RVB personnalisables
• Barres de compteur haute résolution (120 LED) pour les sorties
• Sortie HDMI pour l’affichage de l’état de la console
• 2 minuteries (minuteries des microphones Ctrl-Room et Studio sur le moniteur HDMI)
• TalkBox pour invité et présentateur (facultatif)

Versions

• Oxygène 1000 – Bluetooth
• Oxygène 1000 – Dante™ – Bluetooth

Possibilités

• Boîte de discussion
• Carte E/S Dante™
• Adaptateurs RJ45 pour :
  o Micro avec GPIO
  o Line In
  o Line Out avec GPIO
  o Telco avec GPIO

Entrées microphone

• 3 entrées microphone avec Automix
• Micro 1 sur XLR, Mic 2 & 3 sur RJ45, le tout symétrique avec + 48V Phantom et GPIO
• Contrôle indépendant des lumières ON AIR et de la coupure, lors de l’ouverture des microphones de la salle de contrôle et du studio
• Le bouton PFL passe en conversation privée en mode hybride/Telco/Bluetooth
• Activer la fonctionnalité TalkBack sur n’importe quel microphone de studio ou de salle de contrôle
• Compresseurs/Expanseur paramétriques pour entrées MICROPHONE et MONO
• Enregistrez et rappelez les préréglages du microphone, y compris les paramètres du compresseur/expanseur.
• Inversion de phase sur les entrées micro
• Ducking / AutoFader assignable à toutes les sources (atténuation automatique de la musique sur la parole)

Mélange automatique

La fonction Automix simplifie les activités de mixage en présence de nombreux invités dans le studio.

La fonction ajoute, aux sources existantes, une nouvelle source appelée Automix, qui est la somme de tous les microphones activés.

La source Automix possède toutes les fonctionnalités d’une source microphone telles que :

• Contrôle des haut-parleurs du studio/salle de contrôle
• Contrôle de l’éclairage du studio/salle de contrôle
• Peut être utilisé comme audio en mode privé pour les appels téléphoniques

En utilisant cette nouvelle source, l’utilisateur peut gérer de manière très simple tous les microphones du studio avec une série d’avantages :

• 1 seul fader pour la gestion des micros de studio ;
• Une section AGC dédiée pour chaque entrée microphone ajuste automatiquement le niveau correct ;
• Gestion automatique de l’atténuation sur les microphones non utilisés, simulant une légère fermeture du fader ;
• Compresseur final qui permet un nivellement automatique de la source Automix ;
• Possibilité d’utiliser les microphones individuellement.

Cette fonctionnalité simplifie encore le travail de l’ingénieur mixeur, même dans le cas où il est également l’animateur de l’émission.

Paramètres disponibles dans le menu Automix :

• • MIC-1 ON/OFF
  • MIC-2 ON/OFF
  • MIC-3 ON/OFF
  • Atténuation du micro inactif
  • Vitesse d’attaque d’atténuation
  • Vitesse de libération de l’atténuation
  • Seuil de compression
  • Ratio de compression
  • Vitesse d’attaque par compression
  • Vitesse de libération de la compression
  • Vitesse de gain automatique
  • Gain maximum de gain automatique
  • Gain automatique d’atténuation maximale

Entrées analogiques

• Entrées ligne stéréo : 4
• Symétrique sur XLR pour Ligne 1, Symétrique sur RJ45 pour Ligne 2-4
• Sélection du mode de canal : STEREO, MONO, L, R, INV-L, INV-R, INV
• Les entrées Stereo-1 et DANTE-1 peuvent être configurées comme 4 entrées Telco

E/S audio USB

• 2 interfaces audio E/S stéréo USB (Type-B) intégrées permettent de connecter directement le PC à la console Oxygen 1000, sans avoir besoin de cartes audio
• En fait le PC détecte chacune des consoles USB comme une carte audio numérique avec 1 entrée stéréo et 1 sortie stéréo pour une lecture et un enregistrement simultanés.

Téléphone hybride et Telco

• Téléphone hybride : 1 ligne téléphonique POTS/PSTN avec connexion Line.In et Tel.Set
• Telco : 1 entrée/sortie N-1 pour connecter un téléphone externe hybride avec contrôle via TLC/GPIO
• 4 Telco mono supplémentaires peuvent être obtenus en configurant les entrées analogiques (Stereo-1 & DANTE-1) et les sorties stéréo (OUT-2 & DANTE-1).
• Gestion GPI et GPO sur les 5 canaux Telco
• RING et HOOK sur la touche F1 pour chaque canal TELCO
• N-1 sur les sorties Telco pour tous les BUS (PGM, SUB, AUX-1 et AUX-2)

Sorties analogiques

• 4 sorties symétriques :
  • OUT-1 – XLR – Fixé comme PGM
  • OUT-2 – XLR – assigné par défaut comme SUB
  • OUT-3 – RJ45 – attribué par défaut comme AUX-1
  • OUT-4 – RJ45 – attribué par défaut comme AUX-2
• La sortie stéréo OUT-2 peut être configurée comme N-1 pour obtenir jusqu’à 2 Telco mono supplémentaires
• Les sorties OUT-1 et OUT-2 sont toutes deux équipées d’un GPO

Sortie numérique

• 1 sortie AES/EBU sur XLR

Sorties casque et moniteur local

• Sorties OUT-2-4 : peuvent être configurées comme casque Studio Presenter et Studio Guest
• Sorties asymétriques : 2 Line out sur Jack 6.3 pour casque Control Room
• Volume maximal réglable des haut-parleurs de la salle de contrôle et du studio
• Volume maximum réglable des écouteurs Control Room et Studio
• Mode CUT ou Atténuation réglable (-40, -30, -20, -10 dB) sur les enceintes Control Room et Studio
• Sélection de source indépendante (PGM, SUB, AUX1, AUX2, EXT) pour les enceintes de salle de contrôle et de studio, les écouteurs de salle de contrôle et de studio avec ou sans PFL (enceintes de studio uniquement via Software Remoter)
• Gestion indépendante du Talk Back sur les enceintes Control Room et Studio (uniquement via Software Remoter)
• Gestion indépendante du Talk Back sur Control Room, casque Studio (uniquement via Software Remoter)
• Même sélection de source pour les écouteurs Control Room et Studio, avec niveau indépendant (enceintes Studio uniquement via Software Remoter)

GPI/GPO

• GPI : 9 au total, pour Talk back, Telephone Hybrid ou autres fonctionnalités
• GPO : 9 au total, pour contrôler les lampes OnAir ou fournir des commandes HOOK et RING pour un téléphone externe hybride
• GPI personnalisés par l’utilisateur (par exemple Ring, Talkback, canal ON/OFF, etc.)
• Objets de stratégie de groupe personnalisés par l’utilisateur (par exemple Hook/ONAIR, Studio-Light, Control Room-Light)

Surface & Gestion

• Mise à jour directe du micrologiciel via Internet
• Interface utilisateur WEB pour la configuration de la console et les fonctionnalités du service (enregistrement, restauration, mise à jour, journaux, etc.)
• Enregistrez et rappelez les préréglages d’égalisation (jusqu’à 10)
• Nouvel algorithme d’égalisation en temps réel avec graphique
• Affichage rapide et précis des compteurs LED
• Enregistrez et rappelez la configuration du panneau de commande avec 10 instantanés
• Enregistrez et rappelez la configuration totale de la console. La configuration peut être sauvegardée sur mémoire interne (microSD), USB et PC (via interface WEB)
• Boutons de réglage du gain avec vitesse adaptative
• Lumière des boutons à intensité variable
• Seuil ON/OFF du fader réglable (de -50 dB à 0 dB)

Téléphone hybride et Telco

L’hybride téléphonique intégré permet la connexion directe d’une ligne téléphonique POTS/PSTN sur RJ-11C. L’audio est traité via DSP qui offre un traitement audio de pointe. Il est également disponible une entrée/sortie Telco N-1, pour connecter l’Oxygen 1000 à un téléphone hybride externe. Le Telco N-1 est toujours disponible sur RJ45 . Les commandes TLC sont disponibles sur le même RJ45 avec interface Hook and Ring .

Les commandes TLC pour Telco-2-5 sont disponibles et configurables sur le connecteur GPIO-DB9 avec crochet et anneau.

Sortie HDMI

La sortie HDMI permet de connecter un moniteur d’affichage HD à la console, adapté pour être utilisé en deux versions :

• • Moniteur, qui affiche les informations suivantes :
    • • Niveaux de source d’entrée audio
      • Niveaux de sortie 4+1 BUS
      • Noms de source A/B attribués à 10 canaux
      • Afficher les sources en direct
      • Minuterie de mise en marche du microphone (salle de contrôle et studio)
      • Grande horloge
      • Niveau de sortie audio (haut-parleurs et écouteurs)
      • Microphone à l’antenne
      • Téléphone actif
    • Configurer, pour configurer toutes les fonctionnalités de l’appareil.
      • La sortie HDMI combinée à 4 boutons rotatifs permettent la programmation rapide et intuitive de tous les paramètres du mixeur.
      • L’interface graphique de programmation a été conçue pour être très simple et intuitive.
      • Des mises en page de page d’accueil sélectionnables sont disponibles, avec de nombreuses icônes de thème.

La sortie HDMI peut être personnalisée avec le logo du client. Des dispositions d’affichage sélectionnables sont disponible
