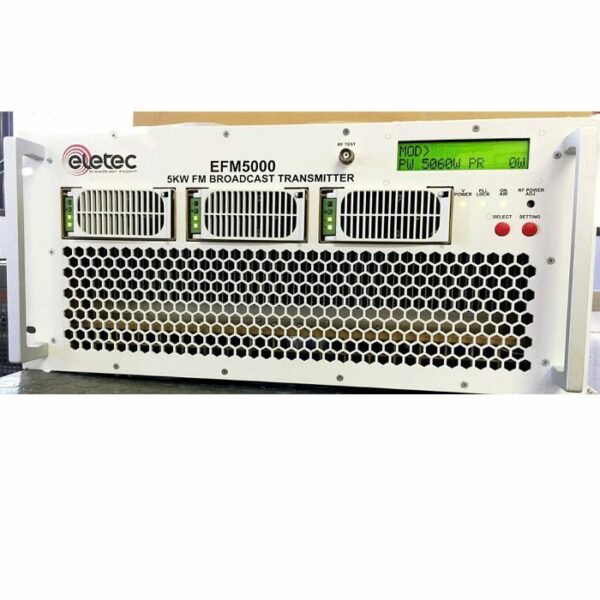

Emetteur FM 5 kW

Emetteur FM 5 KW

Emetteur FM de diffusion FM Eletec, 5kw Mono/MPX/Stéréo

  • Prix Competitif
  • Excellentes performances audio
  • Taille compacte par rapport à la puissance RF
  • Gamme de puissance de 10W à 5kW
  • Meilleure faible consommation d’énergie réalisable aujourd’hui
  • Dernière génération d’appareils de puissance RF
  • Contrôle et mesure du panneau avant cia HD Oled Display
  • Réglage des paramètres par un seul bouton rotatif
  • Menu d’apprentissage rapide et facile à utiliser et immédiat
  • Connectivité IP pour un accès partout
  • Prêt pour le système N + 1
  • Entretien de routine rapide et facile
UGS : c97654ea1d49 Catégories : ,

Description

Emetteur FM 5 kW

Principales caractéristiques:

  • Excellentes performances audio
  • Taille compacte par rapport à la puissance RF
  • Gamme de puissance de 10W à 5kW
  • Meilleure faible consommation d’énergie réalisable aujourd’hui
  • Dernière génération d’appareils de puissance RF
  • Contrôle et mesure du panneau avant via HD Oled Display
  • Réglage des paramètres par un seul bouton rotatif
  • Menu d’apprentissage rapide et facile à utiliser et immédiat
  • Connectivité IP pour un accès partout
  • Prêt pour le système N + 1
  • Entretien de routine rapide et facile
  • Options:
    • Stéréocodeur hautes performances
    • Codeur RDS
    • Télémétrie via IP

Spécifications techniques

GÉNÉRALE
Puissance de sortie: ……………………… de 0 à 5000W réglable en continu depuis le panneau avant.
Gamme de fréquences: ……………….. 87,5 ÷ 108,00 MHz, [66 ÷ 74 MHz (OIRT), 76 ÷ 90 MHz (JPN)]
Type de modulation :. ……………… Modulation de fréquence directe de porteuse, F3E stéréo et mono.
Impédance de sortie RF: ………….. 50 ohms.
Connecteur de sortie RF: ………….. 7/16  »
Réglage de sortie RF: ………………… 10W étape
VSWR : ………………………………. 1,5: 1 Max avec repli automatique VSWR prot. à tous les angles de phase
Stabilité en fréquence: ……………… TCXO interne ± 2 ppm de -5 à + 50 ° C (mieux sur demande)
Capacité de modulation: …. ……….. plus de ± 200 KHz
Entrées audio: ………………………. Analogique L&R symétrique, Composite asymétrique, AES, SCA, RDS
Réglage de l’interface opérateur: … ….
Ecran LCD rotatif push encodeur : ……………………….. Type graphique haute définition Oled
Contrôle de fréquence :. …………….. Synthétiseur μprocesseur contrôlé.
Étape de programmation: ……………….. Incréments de 10 KHz

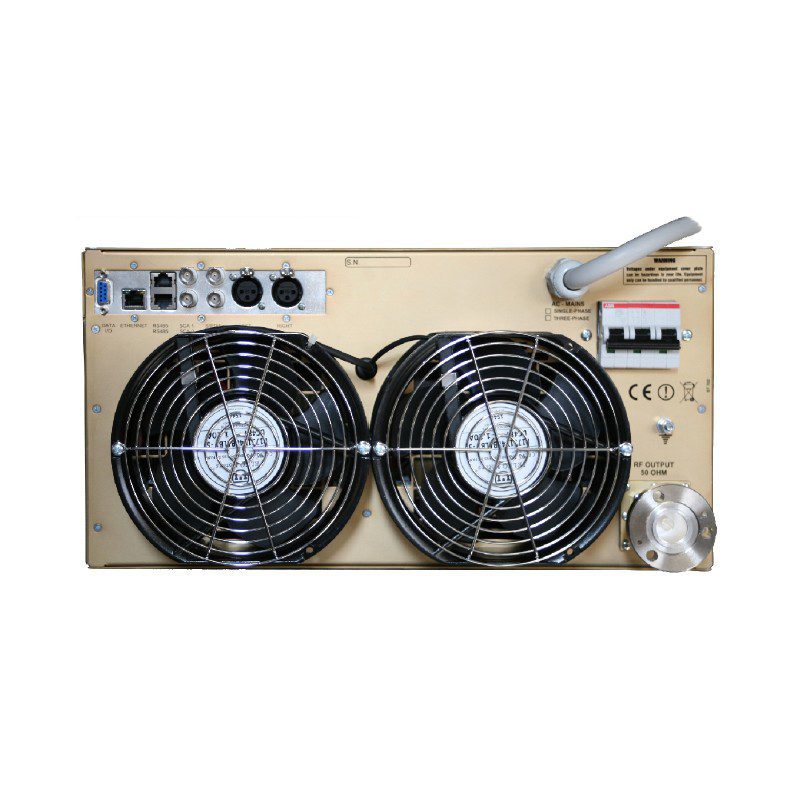

Contrôle d’interface: ………………… … N ° 2 ports RS485 Panneau arrière RJ45
Interface PC: USB: ………………. connecteur connecteur type B femelle face avant
Télémétrie: ……. …………………….. Connexion LAN RJ45 avec WEB-Server
Monitor RF: ………….. ……………..- 10 dBm, connecteur BNC-F
désactivé Verrouillage RF Muting: …………….. 3000 mt.
Plage d’humidité relative: ……… 0 à 95% sans condensation.

PERFORMANCE MONAURALE
Modes de fonctionnement: ………………
Impédance d’entrée mono (L + R) : ……………… …. 600 ohms ou 10 Kohms symétriques.
Niveau d’entrée: ………………………….- 6 à +12 dBm par pas de 0,5 dB (autre plage sur demande )
Connecteur d’entrée: ………………….. XLR femelle – symétrique.
Réponse en fréquence audio: ….. ± 0,15 dB, 30 Hz à 15 KHz.
Réglage de la préaccentuation: …………….. 0, 50μS, 75μS
Atténuation du filtre audio: ………… <-55 dB @ 19 KHz, < -50 dB 20 KHz à 100 KHz
TH Distorsion + bruit: ………….. <0,05% @ 400 Hz
FM S / N Ratio: ……….. …………….. mieux que -80 dB RMS réf. ± 75 KHz 50μs de désaccentuation.

PERFORMANCE MULTIPLEX
Impédance d’entrée composite: ….. 600 ohms ou 10 Kohms symétriques.
Niveau d’entrée composite: …………..- 12 à +6 dBm par pas de 0,5 dB (autre plage sur demande)
Connecteur d’entrée: ………… ………… BNC femelle.
Connecteur d’entrée AES / EBU: …….. BNC femelle
Réponse composite: ……….. ± 0,2 dB, 30 Hz à 100 KHz.
THDistorsion + bruit: ……………. 0,05% @ 400 Hz
Distorsion d’intermodulation: ……… 0,05%, 1 KHz / 1,3 KHz, rapport 1: 1
FM S / N Ratio: ……………………… mieux que -80 dB RMS réf. ± 75 KHz 50 μs de-emph. décodé.

PERFORMANCE DU CODER STÉRÉO
Impédance d’entrée audio: …………. 600 ohms symétriques, 15 Kohm asymétriques.
Niveau d’entrée audio: ………………….- 6 à +6 dBm par pas de 0,5 dB (autre plage sur demande)
Connecteur d’entrée: …. ……………….. XLR femelle.
Réponse en fréquence audio: ….. ± 0,15 dB, 30 Hz à 15 KHz.
Réglage de préaccentuation: …………….. 0, 50μS, 75μS
TH Distorsion + bruit: …………….. 0,05% @ 400
Distorsion d’intermodulation Hz : ……… 0,05%, 1 KHz / 1,3 KHz, rapport 1: 1
FM S / N Ratio: ……………… ……….- 80 dB RMS à ± 75 KHz 50 μs sans accentuation.
Fréquence pilote: …………………… 19 KHz ± 1 Hz
38 KHz Suppression: ………….. …- 60 dB (typ. -70 dB)
Atténuation du filtre audio: …………. <-55 dB @ 19 KHz, <-50 dB 20 KHz à 100 KHz
Séparation stéréo: …………. …….. 30 ÷ 100 Hz = -50 dB, 100Hz ÷ 15 KHz = -60 dB
Atténuation de diaphonie: ……………. Principal à Sub -50 dB 30 Hz à 15 KHz en dessous de 100% Mod.

SCA-RDS 1 & 2 PERFORMANCE
Niveau d’entrée: …………………………..- 6 à +6 dBm en 0,5 dB step (Autre plage sur demande)
Impédance: ……………………………. 10k ohms asymétrique
Connecteur: …. ……………………….. BNC femelle
Réponse en amplitude: ……………. . + / – 0,1 dB; 53 Hz à 100 kHz

MÉCANIQUE / PHYSIQUE
Hauteur: ………………………………… 221 mm (5HE)
Largeur : …………………………………. 19 « (48,3 cm) EIA Rack Mount
Profondeur: ………………………………… 23 « (605 cm) avec connecteurs
Poids : ………………………………… 36 kg 78 lbs déballé
