Liaison audio 5,8 GHz 1 à 4 canaux pour radio

Description

Liaison audio5,8 GHz 2 canaux pour radio

Liaison Faisceau HF audio 5 GHz – 2 canaux  audio stéréo

Les systèmes 5,8 GHz offrent une bien meilleure immunité aux interférences que les anciens systèmes à 2,4 GHz. La bande de fréquence 2,4 GHz est désormais saturée par les appareils Wi-Fi et Bluetooth, sans parler des interférences des fours à micro-ondes

Les antennes sont beaucoup plus petites et offrent un gain ou une amplification supérieurs à ceux des antennes de même taille fonctionnant à 2,4 GHz ou à des fréquences inférieures.
De nombreux clients utilisent nos systèmes pour relier leurs studiosde radio.

Tous nos émetteurs et récepteurs sont analogiques, et non numériques. Cela garantit une image et un son en temps réel, sans latence ni délai, contrairement à de nombreux systèmes numériques..

Nouveautés :
– L’émetteur et le récepteur sont désormais équipés d’une petite carte d’interface, facilitant le branchement des câbles d’alimentation et audio (connecteur cylindrique standard pour l’alimentation).
– Les produits sont regroupés pour une meilleure lisibilité.

Le système de liaison vidéo/audio 5 GHz comprend :

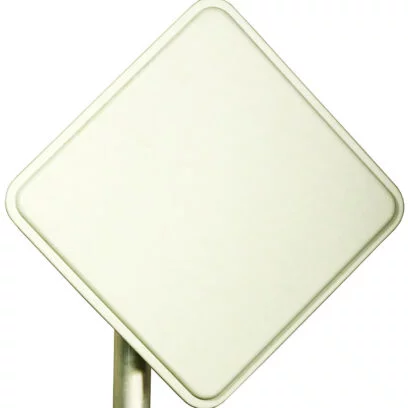

1 récepteur monté dans un boîtier étanche NEMA 6 avec antenne panneau à gain élevé intégrée ;
1 émetteur monté dans un boîtier étanche NEMA 6 avec antenne intégrée ;
2 supports de fixation pour le récepteur et l’antenne.

2 alimentations secteur universelles convertissant le 110-240 V CA en 12 volts CC, 500 mA

1 manuel

Quelle est la différence entre les versions 1 canal et 4 canaux
La version 1 canal prend en charge 1 canal vidéo et 2 canaux audio (1 stéréo).

Quelle est la portée de ce système ?
Avec un amplificateur de 2 W, elle peut être portée à environ 5 à 10 km.

Que faire en cas d’absence de visibilité directe entre l’émetteur et le récepteur ?
Si vous rencontrez des difficultés pour contourner un obstacle, comme un grand bâtiment ou une colline, commandez un système supplémentaire et configurez-le comme répéteur. Comment ? C’est simple : placez un système au sommet de la colline qui bloque la liaison sans fil. Envoyez ensuite votre signal vers le haut de la colline ; il sera reçu par un récepteur et immédiatement retransmis au récepteur final. Votre système de répéteur alimentera directement l’émetteur grâce à ses sorties de réception. Lors de la configuration des répéteurs, utilisez uniquement des antennes directionnelles à gain élevé, car elles garantissent l’absence d’interférences entre l’émetteur et le récepteur, compte tenu de leur proximité. Un système de répéteur basse puissance suffit.

Spécifications techniques de l’émetteur :
– Tension d’entrée : 9-14 V CC
– Consommation de courant : ~500 mA
– Puissance de sortie au connecteur : >30 dBm avec amplificateur
– Type de modulation : FM
– Déviation RF FM : 6,4 MHz crête à crête
– Fréquence des canaux :
– CH1 5733 MHz
– CH2 5752 MHz
– CH3 5771 MHz
– CH4
5790 MHz
– CH5 5809 MHz – CH6 5828 MHz
– CH7 5847 MHz
– CH8 5866 MHz
– Sélection de la fréquence : Commutateur DIP
– Stabilité de fréquence : ±250 kHz
– Linéarité de la réponse en fréquence : 0 à +3 dB
– Niveau d’entrée vidéo : 1 V crête à crête
– Impédance : 75 ohms
– Préaccentuation : NTSC et PAL
– DG < ±8 %
– DP < ±8 %
– Niveau d’entrée audio : 2 V crête à crête
– Impédance : 600 ohms
– Fréquence porteuse audio CH1 6,0 MHz ±25 kHz
– Fréquence porteuse audio CH2 – 6,5 MHz ±25 kHz
– Distorsion audio : 3 % max. THD

Spécifications techniques du récepteur :
– Tension d’entrée : 12 V CC ± 10 %
– Consommation : < 220 mA
– Fréquence du canal adaptée à l’émetteur
– Niveau d’entrée au connecteur : -25 ~ -80 dBm
– Fréquence FI : 479,5 MHz
– Bande passante FI : 18 MHz
– Linéarité du gain : 3 dB max.
– Facteur de bruit : 2 dB typique
– Perte de retour d’entrée : 7 dB typique –
Dérive de l’oscillateur local : ±250 kHz
– Fuite de l’oscillateur local : -50 dBm max.
– Réjection d’image : 40 dB
– Niveau de sortie : 1 V ±0,15 V crête à crête
– Impédance : 75 ohms
– Désaccentuation NTSC et PAL
: – DG < ±8 %
– DP < ±8 %
– Rapport signal/bruit vidéo : 38 dB min.
– Niveau de sortie audio : 1,4 V crête à crête ±0,2 V
– Impédance : 600 ohms
